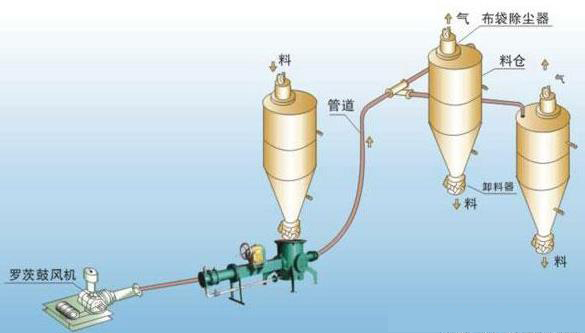

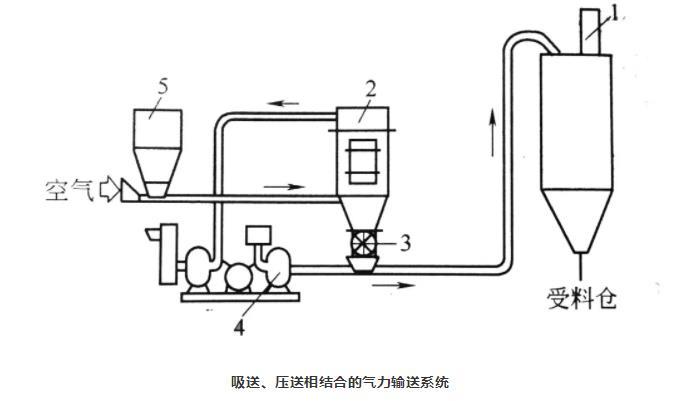

氣力輸送系統主要包括給料系統、輸料系統、集料系統、動力系統和控制系統五大部分。

    給料系統的作用是保證粉塵能夠連續、均勻地進入輸送管中，主要包括粉料緩沖斗、插板閥、旋轉給料閥、給料器等。

    輸料系統是粉料輸送的關鍵環節，由輸送設備、直管、彎管、等組成，輸送管的布置對氣力輸送系統的壓力損失、連續穩定運行有至關重要的影響。

    集料系統的作用是使料氣分離，并將粉料收集后集中處理，主要包括集料器、卸料閥、粉料儲罐等。集料器即除塵器，煙塵粒徑小、混合比大時，應采用二級或以上的除塵設備，一般采用旋風分離器串聯布袋除塵器即可滿足收塵效率。

    動力系統即抽氣和供氣設備，一般采用羅茨風機來作為壓縮空氣。

控制系統一般采用PLC，實現自動控制給料、輸料、卸料和脈沖式布袋除塵器的自動反吹等。
